CALCULANDO SEU CABO COAXIAL

DICA TÉCNICA


Por  PY2VOA – FAUSTINO PRADO

 Cabo coaxial para equipamentos da transmissão no nosso caso, ou seja, para o Radioamadores e Faixa do Cidadão, sempre devem seguir uma formula para que sejam cortados para as frequências que desejamos, pois  assim procuramos um menor índice de Relação de Onda Estacionaria (ROE) em nossos equipamentos.

Costumo usar no corte dos meus cabos coaxiais múltiplos de 1/2 onda. Para isto uso a formula abaixo para o calculo do múltiplo de 1/2 onda para a frequência desejada.



Múltiplo de ½ onda = Resultado em metros

Velocidade da Luz = 300.000 Km/seg

Frequência = Freq. Média em KHz

Fator de Velocidade do cabo coaxial = RG-58 ou RG 213 = 0,67

Próximo passo faremos os cálculos:

Vamos supor que você vá instalar uma antena para a banda de VHF 2 Metros (144 a 148MHz).
Suponhamos que vá usar 14 metros de cabo RG-58 ou RG-213 da antena até o radio.
O cabo escolhido será o RG-58 ou RG-213, por se tratar de um cabo que normalmente fácil de encontrar.
O fator de velocidade de RF no cabo, para o RG-58 ou RG-213 é  de 0,67
Utilizaremos a frequência central para VHF 2 metros (144 a 148Mhz). Calculamos a frequência central da seguinte maneira  (144.000Khz + 148.000KHz = 292.000KHz / 2 = 146.000KHz. Este resultado é a frequência central.

Aplicando a formula acima para o cabo coaxial RG-58 ou RG-213

Múltiplo de ½ onda = (300.000 / (2 X 146.000) ) x 0,67

Múltiplo de ½ onda = 0,688 metros

14 metros de cabo coaxial / 0,688 = 20,34 múltiplos

Como não podemos usar múltiplos fracionados, devemos usar 20 ou 21 múltiplos.

Desta forma devemos cortar o cabo coaxial RG-58 ou RG-213 com:

20 múltiplos x 0,688 = 13,76 metros

21 múltiplos X 0,688 = 14,448 metros

Postado por Prado - PY2VOA

WRTC 2023 - AWARD

WRTC 2023 - AWARD
From JAN 01 TO JAN 31 , 2023

1º CERTIFICADO WRTC 2023 AWARD JANEIRO DE 2023

Postado por Prado - PY2VOA

ARRFC: Arquivo do Radioamador, Radioescuta e Faixa do Cidadão

ARRFC: Arquivo do Radioamador , Radioescuta e Faixa do Cidadão

MUSEU DE CONSERVATÓRIA – Conservatória, RJ

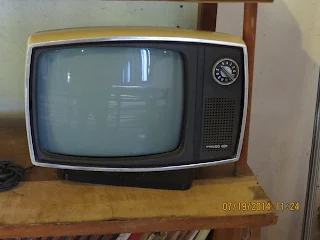

Conservatória, conhecida por suas Serestas ao vivo e vários pontos turísticos para serem visitados. E um local que me chamou atenção foi o MUSEU VICENTE CELESTINO. Digo isto, porque sou um aficionado por antiguidades que inclui: Radio receptores , Transmissores, Gravadores , Amplificadores, Eletrolas, etc. Na oportunidade não poderia deixar de captar algumas imagens dessas raridades expostas no museu com minha Canon ,quando nos hospedamos em Conservatória.
